有毒有害气体检测

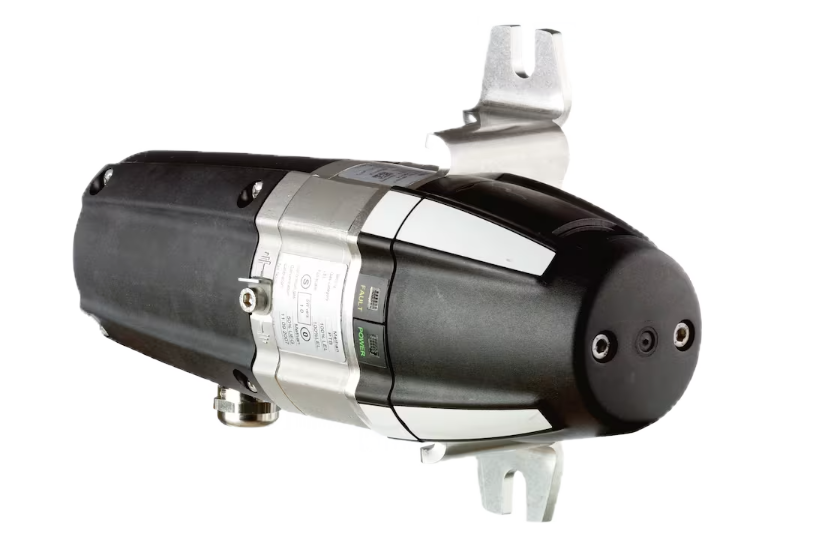

ZWFH-YDJC-7200 是一款防爆点式红外线气体检测仪，用于持续监测二氧化碳。 专为工业使用而设计，变送器配备无漂移光学器件。 得益于其耐用的产品设计，ZWFH-YDJC-7200 甚至可在恶劣的环境中使用。

ZWFH-YDJC-7200

传感器： 红外传感器



安装： 增安型或防火型



接口：  4-20毫安和总线，HART®



特殊：响应时间 <1秒

二氧化碳检测仪

非凡的信号稳定性

首款固定式红外气体检测仪面市后在市场上取得了巨大的成功，销量超过 100,000台，近 20 年后的现在，德尔格推出了采用最新革命性技术的  ZWFH-YDJC-7200。ZWFH-YDJC-7200基于获得专利的创新技术，将最大采光结构与 4 光束信号稳定系统相结合。 整个光学系统未使用光束分裂技术，仅仅使用了各种反射器。 这种双补偿光学系统能够有效防止已知的常见影响，例如在测量仓中经常会发现灰尘、烟雾或昆虫，或者光学器件表面有污垢沉积。 由于其非成像结构，测量信号不受局部光阻影响。 这一创新型光学系统确保 ZWFH-YDJC-7200能满足工业应用中的客户需求，如“无错误报警”、更长的维护周期以及无漂移信号输出等。

快速响应

尽早通知潜在危险同样重要。 及早发出可靠的气体报警，有助于在现场采取安全措施。 为此，ZWFH-YDJC-7200 提供可配置的响应模式，可让最终用户根据应用环境选择“普通”或“快速”响应。 在“快速”模式下，再配合最低报警阈值，ZWFH-YDJC-7200 可缩短发生报警后的响应时间。 第一时间可以检测到气体泄漏。

多重配置能力

ZWFH-YDJC-7200 在交付时采用最佳默认设置，但是仍然保持高度灵活性，能够满足客户针对具体应用的需求。 无论是减少或增加的测量范围，还是可配置特殊信号（故障、光阻报警、维护），ZWFH-YDJC-7200 的这些功能使得每一台设备都可以根据客户的需求和偏好准确地进行针对性设置。

最高可靠性 – SIL 2 认证

利用红外技术制造气体检测仪的多年经验促使产品质量不断提高。 如今，随着整个产品完全按照功能性安全标准 EN 61508 进行研发，ZWFH-YDJC-7200 取得了进一步发展。 这同样适用于设备的硬件和软件。 此外，德国 TÜV 颁发的 SIL 2（安全完整性等级）证书中的出色参数表明现场设备仅占整个 SIL 2 预算的 2%，因此在选择控制系统和联动设备上具有很大的灵活性。 这是对可靠性的新诠释：不仅符合 SIL 2 标准，而且大大超越了其要求。

ZWFH-YDJC-7200 提供


  • 针对二氧化碳的线性响应特征
  • 多重装配和配置能力（信号符合 NAMUR NE 43）
  • 精确稳定的测量
  • 最快响应时间短于 1秒
  • 在光学器件受污染时提供光阻报警，以便执行预防性维护
  • 维护周期长
  • 更大的温度范围，最高可达 +77°C（+170°F）
  • 双补偿、非成像光学器件（采用 4 光束技术）
  • 采用 HART® 通信技术实现单电缆多路能力
  • 4 至 20毫安的常规模拟信号输出
  • SS 316L 不锈钢密封外壳
  • 无活动部件
  • 防冲击和振动，最高 4G
  • 在满足 IEC/EN 61508 标准的条件下持续自检
  • 依照 SIL 指南研发和生产，通过了 TÜV 的 SIL 2 认证
  • 通过 Ex 认证，全球适用： ATEX、IECEx、UL、CSA
  • 针对 21 区和 22 区的粉尘标准认证
  • 一般使用寿命长达 15年以上

技术参数

电 源13至30V直流，3线
温度(运行)-40°C - 77°C
湿度0至100% r.h.,不冷凝
压力700-1300
尺寸(高x 宽×深)0.09x0.16x0.09 m
重量2.2 Kg
外壳材料SS316 L 不锈钢
保护级别(IP等级)IP66/67
